반도체는 왜 원판에서 태어나나…웨이퍼 300mm의 경제학

8대 공정 지도의 첫 칸이 웨이퍼 제조였다. 오늘은 그 원판 한 장을 자세히 본다. 왜 둥근가, 왜 300mm인가, 그리고 왜 더 커지지 않는가.

왜 둥근가, 회전이 만든 모양

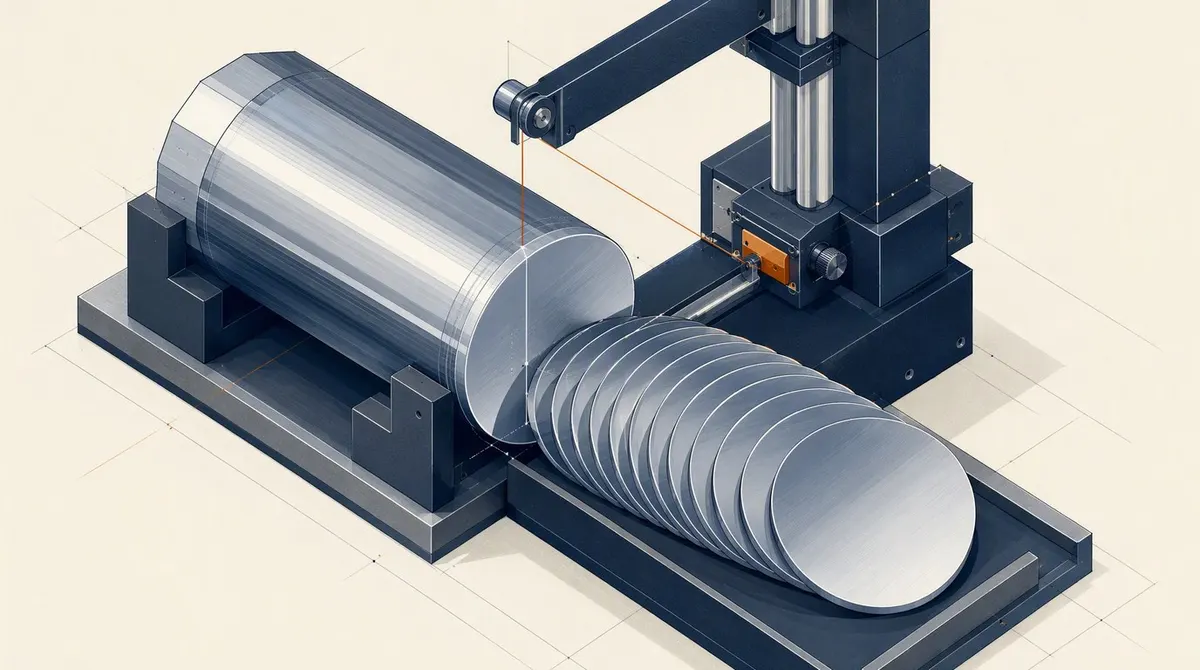

웨이퍼의 재료는 규소(실리콘)다. 고순도 규소를 녹인 도가니에 씨앗 결정을 담가 천천히 돌리며 끌어올리면, 원자들이 균일하게 배열된 단결정 기둥(잉곳)이 자라난다. 회전하며 자란 기둥은 자연히 원기둥이고, 이것을 얇게 썰면 원판이 된다. 웨이퍼가 둥근 것은 디자인이 아니라 공법의 필연이다.

네모난 칩을 둥근 판에 배열하면 가장자리에 자투리가 남는다. 그런데도 원판을 쓰는 이유는, 단결정의 품질과 공정의 균일성(회전 코팅·균일 가열)이 원형에서 가장 잘 확보되기 때문이다. 자투리 손실보다 품질의 이익이 크다.

왜 커졌나, 판이 클수록 칩이 싸진다

웨이퍼 지름은 산업 역사에서 계단식으로 커져 왔다. 100mm, 150mm, 200mm를 거쳐 현재의 표준 300mm까지. 동력은 단순한 기하학이다. 지름이 200mm에서 300mm로 1.5배가 되면 면적은 그 제곱인 2.25배가 된다. 공정 한 번에 처리되는 칩 수가 두 배 이상으로 늘어나는데 공정 비용은 그만큼 늘지 않으므로, 칩 하나당 원가가 구조적으로 내려간다. 반도체가 수십 년간 “더 싸고 더 강해지는” 일을 반복할 수 있었던 바닥에는 이 원판의 확장이 있었다.

왜 멈췄나, 450mm의 좌초

논리대로라면 다음은 450mm여야 했다. 실제로 업계 공동의 전환 논의가 있었지만 멈춰 섰다. 이유는 생태계 비용이다. 웨이퍼가 커지면 노광기·식각기·증착기·운반 로봇까지 장비 생태계 전체를 새로 개발해야 하는데, 그 천문학적 비용을 정당화할 만큼의 칩당 원가 절감이 나오지 않았다. 대신 산업은 다른 방향에서 원가와 성능을 찾았다. 더 미세한 회로(노광 기사), 위로 쌓기(HBM·낸드 적층), 고급 패키징. “판을 키우는” 시대가 끝나고 “판 위에서 더 정교해지는” 시대가 온 것이다.

• 01

  면적의 산수

  지름 1.5배 = 면적 2.25배, 웨이퍼 대형화가 칩당 원가를 끌어내려 온 기하학이다.

• 02

  생태계의 관성

  450mm 좌초의 교훈: 표준의 전환 비용은 장비·소재 생태계 전체에 걸린다. 기술이 가능해도 경제가 허락하지 않을 수 있다.

• 03

  통계로 잇기

  웨이퍼 투입량은 생산능력의 물리적 단위다. 특집의 장비 수입 통계는 결국 "300mm 원판을 다루는 기계들"의 수입 기록이다.

지름을 조금 키우면 면적은 크게 늘어난다

「크면 유리하다」는 말의 크기를 숫자로 재 보면 이렇다. 원의 넓이는 지름이 아니라 반지름의 제곱에 비례하므로, 지름을 1.5배 키우면 면적은 2.25배가 된다.

지름	원판 면적	200mm 대비
200mm	31,416mm²	1.00배
300mm	70,686mm²	2.25배
450mm	159,043mm²	5.06배

한 판에서 나오는 칩이 두 배 넘게 늘면 칩당 고정비는 그만큼 내려간다. 그런데도 450mm 전환이 멈춘 것은, 늘어나는 면적보다 장비·클린룸·물류를 전부 다시 짓는 비용이 더 컸기 때문이다. 규모의 경제에도 손익분기점이 있다는 이야기다.

원판을 못 키운 산업이 대신 키운 것

크기의 길이 막힌 자리에서 산업은 다른 축으로 갔다. 같은 원판 위에 더 비싼 칩을 올리는 쪽이다. 그 결과가 우리 무역 통계에 그대로 찍힌다.

반도체(HS 8542)의 kg당 수출 단가는 2025년 7월 7,230달러에서 2026년 7월 19,479달러로 2.7배가 됐는데, 같은 기간 수출 중량은 오히려 1.2% 줄었다. 무게, 곧 물리적 양은 늘지 않았고 값만 뛰었다. 자세한 해부는 수출 단가 기사에 있다.

원판의 지름이 300mm에 멈춰 선 사실과, kg당 단가가 2.7배가 된 사실은 같은 이야기의 앞뒤다. 넓히지 못하니 촘촘하게, 그리고 위로 쌓는 쪽으로 갔다.

실무에서 틀리기 쉬운 지점

첫째, 원판 면적이 곧 쓸 수 있는 면적이라고 보는 것. 네모난 칩을 둥근 판에 배치하면 가장자리에 잘려 나가는 몫이 반드시 생긴다. 칩이 클수록 그 손실 비율이 커지므로, 대형 칩일수록 원판 크기의 이점이 줄어든다.

둘째, 지름이 1.5배면 칩도 1.5배 나온다고 계산하는 것. 면적은 제곱으로 늘어난다. 위 표대로 2.25배다. 반대로 지름을 키우는 비용도 선형이 아니라, 그 지점에서 전환의 셈이 어긋났다.

셋째, 450mm 중단을 기술적 실패로 읽는 것. 만들 수 없어서가 아니라 수지가 맞지 않아서 멈춘 것이다. 미세화와 적층이 같은 돈으로 더 큰 이득을 주는 한, 원판은 300mm에 머문다. 경제적 판단이지 기술적 한계가 아니다.

넷째, 「모래에서 칩까지」를 비유로만 읽는 것. 규소는 실제로 규사에서 정제된다. 다만 반도체용 잉곳에 쓰이는 것은 순도를 극한까지 끌어올린 다결정 규소이고, 이 정제 단계부터가 이미 별개의 장치 산업이다.
