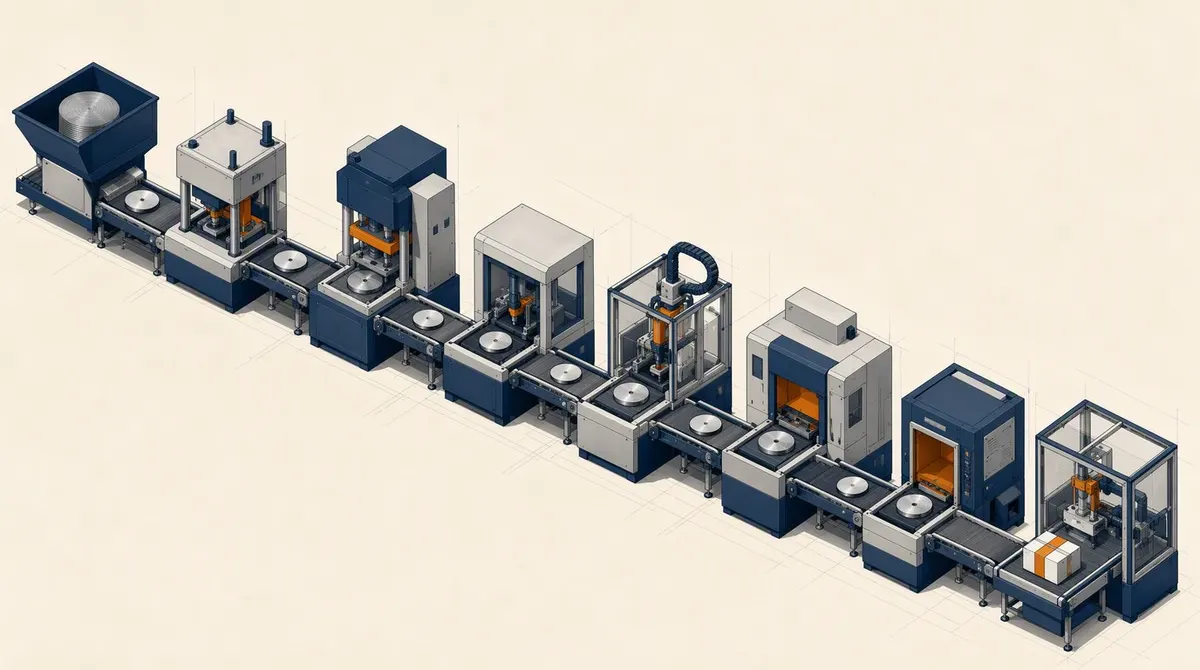

모래에서 칩까지…반도체 8대 공정 지도

특집이 노광을, HBM을, 패키징을 하나씩 다뤄 왔다. 오늘은 그 조각들을 한 장에 놓는다. 모래(규소)가 칩이 되기까지의 여덟 단계 전체 지도다.

전공정, 회로를 새기는 여섯 단계

① 웨이퍼 제조. 규소를 녹여 기둥(잉곳)으로 키운 뒤 얇게 썰어 거울처럼 연마한 원판, 반도체의 도화지다.

② 산화. 웨이퍼 표면에 얇은 산화막을 입혀 회로 간 누전을 막는 절연층과 보호막을 만든다.

③ 포토(노광). 감광액을 바르고 빛으로 회로 패턴을 새긴다. 앞서 다룬 리소그래피가 이 자리다. 공정의 왕좌로 불리는 이유는 이 단계의 정밀도가 칩의 집적도를 결정하기 때문이다.

④ 식각. 패턴대로 불필요한 부분을 화학적으로 깎아 낸다. 밑그림을 실제 조각으로 바꾸는 단계다.

⑤ 증착·이온주입. 얇은 막을 층층이 쌓고(증착), 불순물을 심어 전기적 성질을 부여한다(이온주입), 트랜지스터가 실제로 만들어지는 단계다.

⑥ 금속 배선. 만들어진 수십억 개의 소자를 금속선으로 연결해 회로를 완성한다.

이 여섯 단계는 한 번으로 끝나지 않는다. 층을 쌓을 때마다 포토·식각·증착이 되풀이되어, 칩 하나에 수백 회의 공정이 누적된다. 한 번의 오염이 전체를 망칠 수 있는 구조라서, 모든 단계 사이에 세정이 끼어들고 수율과의 전쟁이 벌어진다.

후공정, 자르고, 검사하고, 포장하는 두 단계

⑦ 테스트(EDS). 웨이퍼 위의 칩들을 전기적으로 검사해 양품과 불량을 가려낸다. 수율이라는 성적표가 여기서 매겨진다.

⑧ 패키징. 웨이퍼를 칩 단위로 잘라, 기판에 얹고 배선을 연결하고 보호 외장을 씌운다. 칩이 제품이 되는 마지막 관문이다. HBM처럼 여러 칩을 쌓아 잇는 고급 패키징은 이 단계가 그 자체로 첨단 기술 경쟁이 된 사례다.

지도가 설명해 주는 것들

• 01

  전·후공정의 경계

  회로를 새기는 전공정(①~⑥)과 자르고 포장하는 후공정(⑦~⑧), 특집의 대만·중화권 분업 기사에서 본 "왕복하는 칩"은 이 경계를 넘나드는 흐름이다.

• 02

  장비 지도와 겹치기

  노광·식각·증착 각 단계마다 전용 장비 시장이 있다. 특집이 추적하는 장비 수입 25억 달러의 내역이 이 지도 위에 분포한다.

• 03

  반복이 만드는 수율

  수백 번의 공정이 곱해지는 구조라서 단계당 성공률이 조금만 낮아도 최종 수율이 무너진다. 클린룸과 소재가 중요한 이유다.

이 지도에서 우리가 파는 칸과 사 오는 칸

여덟 단계를 통계로 뒤집어 보면 흥미로운 대조가 나온다. 도토리 창고가 받아 온 2026년 7월 실적이다.

HS 코드	품목	수출	수입	수지
8542	전자집적회로(칩)	327.2억 달러	83.8억 달러	+243.4억 달러
8486	반도체 제조장비	10.6억 달러	25.4억 달러	−14.8억 달러

공정의 결과물인 칩은 크게 팔고, 그 공정을 돌리는 장비는 사 온다. 여덟 단계를 수행하는 능력과 그 단계를 수행할 도구를 만드는 능력은 다른 이야기라는 뜻이다. 특히 ③번 포토(노광) 칸의 장비가 이 적자의 큰 몫을 차지한다.

장비 수입이 늘어난다는 소식이 무역수지에는 마이너스이면서 동시에 앞으로 지을 공장의 신호로 읽히는 이유도 여기에 있다. 자세한 해부는 장비 수입 기사에 있다.

실무에서 틀리기 쉬운 지점

첫째, 여덟 단계를 한 번씩 거치는 직선 공정으로 그리는 것. ②산화부터 ⑥금속 배선까지는 한 번이 아니라 수백 번 반복된다. 층을 하나 올릴 때마다 같은 단계가 다시 돌아가고, 그 반복 횟수가 곧 공정 난도이자 기간이다.

둘째, 전공정과 후공정의 경계를 기술 수준의 경계로 읽는 것. 후공정이 「마무리」로 불리던 시절의 인식이다. HBM처럼 칩을 수직으로 쌓는 기술이 등장하면서 ⑧번 패키징은 성능을 좌우하는 최전선이 됐다.

셋째, 수율을 마지막 단계의 문제로 여기는 것. ⑦번 테스트에서 드러날 뿐, 원인은 앞의 여섯 단계 어디에나 있다. 테스트는 진단서이지 병의 위치가 아니다.

넷째, 지도를 외우려 드는 것. 기억할 것은 골격 하나다. 회로를 새기는 앞쪽과 자르고 포장하는 뒤쪽. 그 둘만 쥐고 있으면 어떤 반도체 뉴스든 지도 위 어느 동네 이야기인지 짚을 수 있다.
