반도체는 빛으로 그린다…노광, 공정의 왕좌

손톱만 한 칩 위에 수백억 개의 트랜지스터, 이 밀도는 어떤 손재주로도 조각할 수 없다. 답은 조각이 아니라 인쇄다. 반도체 공정의 왕좌로 불리는 노광 (리소그래피)의 원리를 오늘 바닥부터 쌓는다.

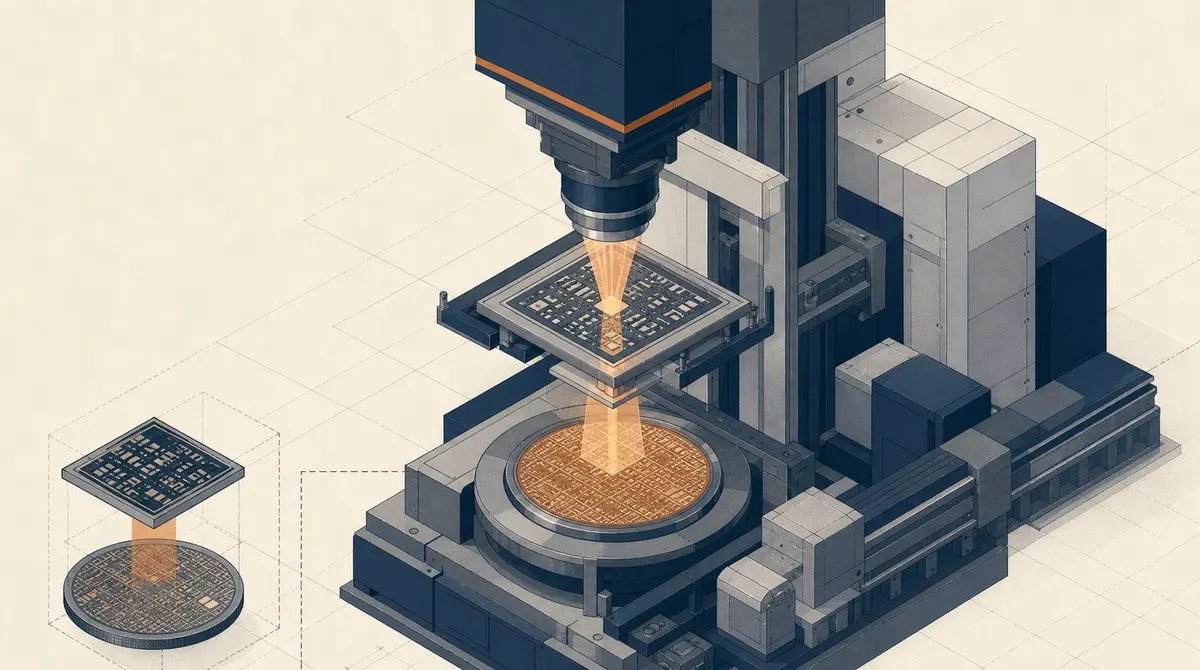

원리, 사진 인화의 나노미터 버전

노광의 골격은 필름 사진의 인화와 같다. ① 웨이퍼에 빛에 반응하는 감광액 (포토레지스트)을 얇게 바른다. ② 회로 설계가 새겨진 유리판, 포토마스크, 에 빛을 통과시켜, 렌즈로 축소한 패턴을 웨이퍼에 투영한다. ③ 빛을 받은 부분(또는 받지 않은 부분)의 감광액을 현상으로 걷어 내면, 웨이퍼 위에 회로의 “밑그림”이 남는다. ④ 이 밑그림을 따라 식각(깎기)·증착(쌓기)·이온 주입이 진행된다.

칩 하나는 이 인쇄를 수십 번 반복해 층층이 쌓은 결과물이다. 층과 층의 정렬이 나노미터 단위로 맞아야 하므로, 노광기는 “가장 정밀한 인쇄기”이자 “가장 정밀한 정렬 기계”다.

역사, 파장을 줄여 온 반세기

인쇄로 그릴 수 있는 선의 최소 굵기는 빛의 파장에 근본적으로 묶인다. 굵은 붓으로 가는 글씨를 쓸 수 없는 것과 같다. 그래서 미세화의 역사는 광원의 파장을 줄여 온 역사다. 가시광선에 가까운 수백 나노미터 빛에서 시작해, 깊은 자외선 (DUV, 수백~193나노미터)으로, 그리고 극자외선(EUV, 13.5나노미터)으로.

파장이 짧아질수록 대가도 커졌다. EUV의 빛은 공기에도 흡수될 만큼 예민해 진공 속에서 거울만으로 반사시켜 다뤄야 하고, 광원을 만드는 일 자체가 극한 기술이다. 그 결과 최첨단 EUV 노광기는 세계에서 소수 기업만 만들 수 있는, 대당 수천억 원대 장비가 됐다. 특집이 추적해 온 장비 수입 통계(월 25.4억 달러)에서 가장 무거운 항목이 이 영역이고, 최첨단 파운드리와 메모리 공정의 성패가 이 장비의 확보에 걸려 있다.

노광이 정하는 산업의 지도

• 01

  미세화 = 경제성

  선폭이 줄면 같은 웨이퍼에서 더 많은 칩이 나오고 전력 효율이 오른다. 노광의 한계가 곧 칩 성능·원가의 한계다.

• 02

  수율과의 싸움

  나노미터 인쇄는 미세한 결함과의 싸움이다. 노광 정밀도가 곧 수율이고, 수율이 곧 이익이다.

• 03

  공급망의 관문

  최첨단 노광기의 공급자가 소수라는 사실은 이 장비를 반도체 지정학의 관문으로 만들었다. 수출통제 뉴스에 노광기가 반복 등장하는 이유다.

메모리를 쌓는 기술(HBM)이 “위로의 진화”라면, 노광은 “가로로의 진화”, 더 가는 선을 그려 같은 면적에 더 많은 회로를 넣는 방향이다. 두 진화가 만나는 곳에서 오늘의 AI 칩이 만들어진다.

14.3배 짧은 빛을 쓰려고 치른 값

파장을 줄여 온 역사의 마지막 도약이 얼마나 큰 폭이었는지는 나눗셈 하나로 드러난다. 가장 높은 해상도의 DUV가 쓰는 빛은 193나노미터, EUV는 13.5나노미터다. 14.3배 짧아진 것이다.

문제는 이 빛이 너무 짧아서 거의 모든 물질에 흡수된다는 데 있다. 유리 렌즈를 통과하지 못하므로 렌즈를 쓸 수 없고, 대신 특수한 다층막을 입힌 반사경으로만 빛을 몰아가야 한다. 공기에도 흡수되므로 광학계 전체가 진공 속에 들어가야 한다.

노광기가 「가장 정밀한 인쇄기」이자 세계에서 가장 비싼 장비 축에 드는 이유가 여기 있다. 파장을 14.3배 줄인 대가로 렌즈를 버리고, 공기를 버리고, 광원을 주석 플라스마로 바꿔야 했다.

그 대가는 우리 무역 통계에도 찍힌다. 2026년 7월 반도체 제조장비(HS 8486)는 수출 10.6억 달러에 수입 25.4억 달러로 14.8억 달러 적자다. 만드는 능력과 만들 도구를 갖는 능력이 다르다는 사실이, 이 문단의 기술적 난도와 저 숫자로 동시에 설명된다. 장비 수입 흐름의 해부는 따로 다룬 적이 있다.

실무에서 틀리기 쉬운 지점

첫째, 「몇 나노 공정」을 선의 실제 굵기로 읽는 것. 공정 이름의 나노미터는 이제 물리적 치수라기보다 세대를 가리키는 상표에 가깝다. 위의 13.5나노미터가 빛의 파장이라는 것과는 전혀 다른 숫자다. 두 나노미터를 같은 자로 재면 안 된다.

둘째, EUV를 「더 좋은 램프를 끼운 기계」로 상상하는 것. 광원만 바뀐 것이 아니라 렌즈가 사라지고 진공이 들어왔다. 굴절에서 반사로 광학의 원리 자체가 바뀐 장비이며, 그래서 기존 노광기의 개량으로는 도달할 수 없었다.

셋째, 노광 한 번으로 칩이 완성된다고 보는 것. 칩 하나는 이 인쇄를 수십 번 반복해 층층이 쌓은 결과다. 층과 층의 정렬이 나노미터 단위로 맞아야 하므로, 노광기는 인쇄기이면서 동시에 정렬 기계다. 공정 지도에서 포토 칸이 앞뒤 공정과 계속 왕복하는 이유가 그것이다.

넷째, 수출통제 뉴스를 칩에 대한 규제로만 읽는 것. 규제의 실질적 목표물은 완성된 칩보다 이 「인쇄기」인 경우가 많다. 장비 한 대가 막히면 그 나라가 그릴 수 있는 선의 굵기가 세대 단위로 묶이기 때문이다.
