클린룸…먼지 한 톨과 싸우는 공장

8대 공정 기사에서 “한 번의 오염이 전체를 망친다”고 썼다. 오늘은 그 오염과의 전쟁이 벌어지는 전장, 클린룸이다.

왜 먼지가 바위인가

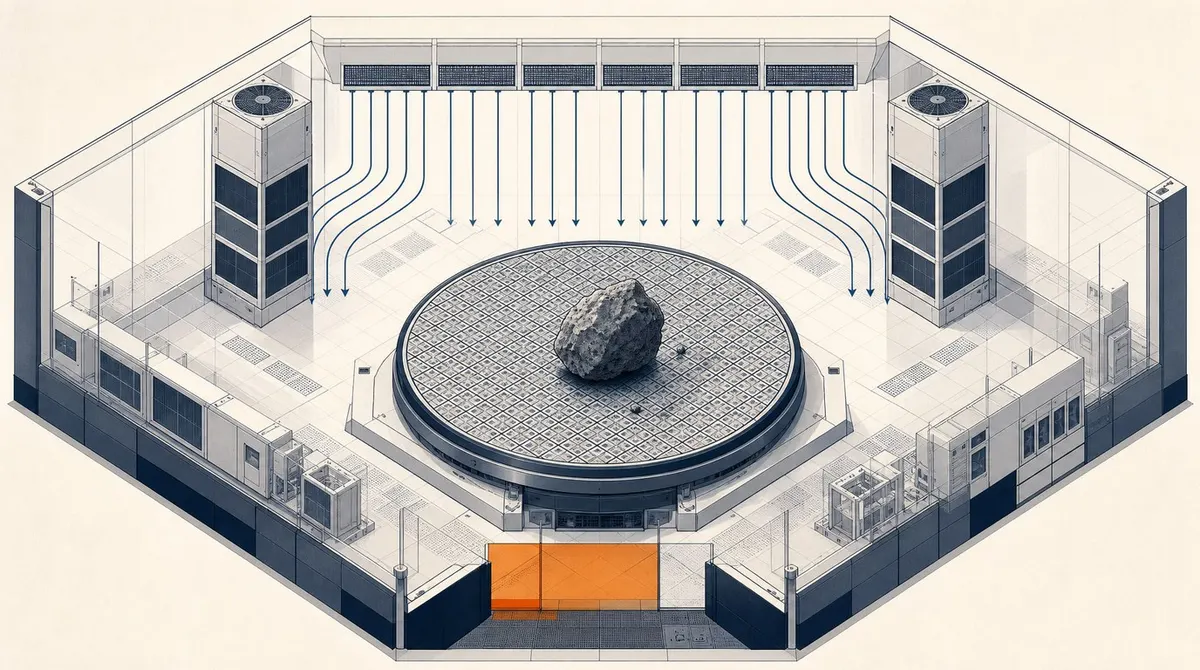

머리카락 굵기는 대략 10만 나노미터다. 회로의 선폭이 수 나노미터라면, 공기 중에 떠다니는 1마이크로미터(1,000나노미터)짜리 미세 입자도 회로 위에서는 도로를 막은 바위가 된다. 입자가 웨이퍼에 앉으면 그 자리의 회로는 단선되거나 합선되고, 그 칩은 죽는다.

문제는 확률의 곱셈이다. 칩 하나가 수백 번의 공정을 거치는 동안 매 단계가 오염 위험에 노출된다. 단계당 성공률이 아주 조금만 낮아져도 최종 수율은 기하급수적으로 무너진다. 그래서 반도체 공장은 “기계가 있는 건물”이 아니라 “공기부터 설계된 건물”이다.

통제의 목록, 공기, 물, 사람

공기. 클린룸의 등급은 공기 1세제곱미터당 입자 수로 매겨진다. 천장의 고성능 필터가 정화된 공기를 끊임없이 아래로 내려보내고, 바닥으로 빠져나가는 수직 기류가 입자를 쓸어내린다. 방 전체가 거대한 공기청정 장치인 셈이다.

물. 웨이퍼 세정에는 초순수(ultrapure water)가 쓰인다. 이온과 유기물, 미립자를 극한까지 제거한 물이다. 세정에 쓰인 물의 순도가 곧 표면의 청정도라서, 초순수 플랜트는 클린룸의 숨은 심장이다.

사람. 가장 큰 오염원은 사람이다. 피부, 머리카락, 옷의 섬유, 화장품까지. 전신 방진복과 에어샤워는 격식이 아니라 수율 방어선이고, 사람의 동선과 물건의 반입 절차까지 오염 관리의 대상이 된다. 자동화가 진전된 최신 팹에서 웨이퍼가 사람 손이 아닌 천장 레일의 운반 로봇으로 이동하는 것도 같은 논리다.

원가로 이어지는 길

이 통제의 목록은 전부 돈이다. 정밀 공조, 필터, 초순수 플랜트, 방진 설비, 클린룸 인프라는 반도체 공장 투자비의 큰 몫을 차지하고, 24시간 가동되는 공조와 수처리 설비는 공장 전력·용수 소비의 상수가 된다. “반도체 공장 하나에 조 단위” 라는 투자액의 상당 부분은 기계가 아니라 환경을 만드는 값이다.

• 01

  스케일의 감각

  나노미터 회로에는 마이크로미터 입자가 바위다. 클린룸 등급 경쟁은 미세화 경쟁의 그림자다.

• 02

  확률의 곱셈

  수백 공정 × 단계당 오염 확률 = 수율, 클린룸 품질이 조금 무너지면 원가가 크게 무너진다.

• 03

  투자비의 정체

  팹 투자비의 큰 몫은 환경 인프라다. 특집의 장비 수입 통계 뒤에는 보이지 않는 공조·초순수 투자가 함께 움직인다.

실무에서 틀리기 쉬운 지점

첫째, 클린룸 등급을 「깨끗한 정도」라는 느낌으로 받아들이는 것. 등급은 국제 표준(ISO 14644-1)이 정한 입자 농도의 숫자다. 0.1μm부터 5μm까지의 입자를 크기별로 세어 분류하며, 측정은 광산란 입자계수기로 한다. 어느 크기의 입자를 몇 개까지 허용하는가가 등급의 정의이지, 눈에 보이는 청결이 아니다.

둘째, 클린룸을 방 하나로 상상하는 것. 공정 구간마다 요구 등급이 다르고, 사람이 드나드는 통로와 장비가 놓인 구역의 조건도 다르다. 공장 전체를 최고 등급으로 유지하면 운영비가 감당되지 않으므로, 등급을 구역별로 나누는 설계가 실제의 모습이다.

셋째, 오염원을 바깥의 먼지로만 생각하는 것. 가장 큰 발생원은 안에 있는 사람이다. 방진복과 에어샤워는 사람을 보호하는 장비가 아니라 사람으로부터 공정을 보호하는 장비이며, 그래서 출입 절차가 그토록 번거롭다.

넷째, 환경 관리를 설비 투자로 끝나는 일로 보는 것. 공기와 물의 조건은 매일 유지되어야 의미가 있다. 필터 교체 주기, 압력 차이, 온습도 편차 같은 일상 관리가 수율로 나타나고, 수율은 곧 원가다. 클린룸의 성능은 지은 날이 아니라 운영으로 증명된다.
